冲压件模具其他主要结构要素的确定

点击数:59 发布时间: 来源:

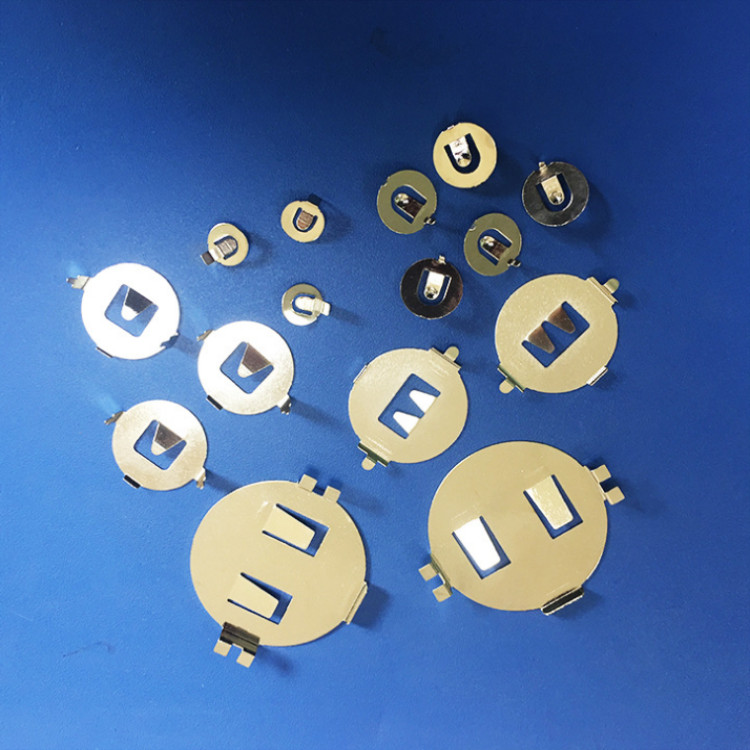

 冲压件加工厂,加工五金冲压件,不锈钢冲压件,铜铝件等,根据冲压件产品排样方案的论证结果,在确定好模具采用的结构后,还要确定以下结构的要素;

1、
确定送料方式,冲压模具相对于模架是采用从前往后的纵向送料方式,还是采用从右往左的横向的送料方式,主要取决于凹模的周界尺寸。如设L为送料方向的凹模长度,B为垂直与送料方向的凹模宽度,LB时则采用横向送料的方式,L=B时纵向或者横向都可以,另外采用何种送料方式,还要考虑压力机本身是开式还是闭式的来定;

2、
确定卸料的形式,冲压件模具是采用弹压卸料板,还是采用固定卸料板,取决于卸料力的大小,其中材料料厚是主要的考虑因素,由于弹压卸料模具操作时比固定卸料模具方便,操作者可以看到条料在模具中的送进动作,而且弹压卸料板卸料的时候对条料施加的是柔性力,不会损伤冲压件的表面,因此,实际的设计中尽量采用弹压卸料板。一般只有在弹压卸料板卸料力不足的时候,才会改用固定卸料板; 根据目前的情况来看,当材料厚度在2mm以下的时候,采用弹压卸料板,大于2mm时采用固定卸料板贴近实际情况;

3、
模架的形式  如采用纵向送料方式适宜采用中间导柱导套模架,横向送料适宜采用对角导柱导套模架。而后侧导柱导套模架有利于送料,但工作时受力均衡性和对称性比中间导柱导套模架和对角导柱导套模架差一些。四角导柱导套模架则常用于大型模具,一些精密冲压模具还需采用滚珠导柱导套;
