冲压件加工所用的级进模凹模有几种结构形式

点击数:37 发布时间: 来源:

 冲压件冲压加工所用冲模,有单工序模,级进模,复合模三种形式。冲压模具有上下模之分,上下模也称为凹、凸模。今天介绍下级进模凹模的几种结构形式。

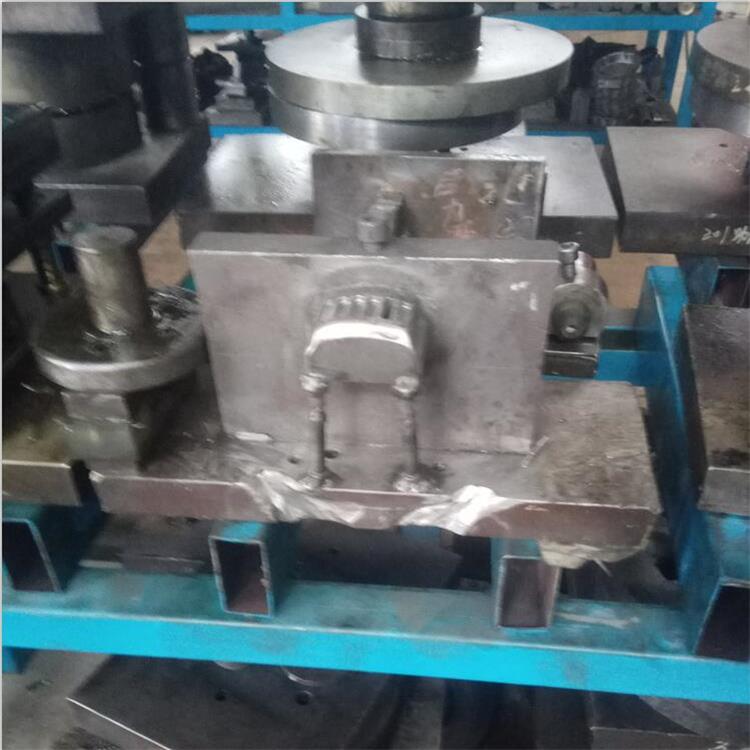

A.整体式凹模

整体式凹模,结构简单,适用于加工中小型冲压件,加工出的制件尺寸比较精密。但这种凹模也存在着一定的缺点,那就是其工作部分和非工作部分全用同一优质钢材制作,增加了模具的成本并且在使用时,局部损坏就得更换,每更换一次,其定位基准及间隙也有随之变动,制件的尺寸精度也发生变化。

B.组合式凹模

这种凹模的工作部位和非工作部位(紧固连接部位)是分开制成的。其工作部位用优质模具钢制作,非工作部位用普通模具钢制作,所以模具成本较低,且便于维修。并在修理好后不影响定位基准和间隙值。其易损零件定位可靠、互换性好,拆装快,适于制作大中型和精度要求不太高的落料与冲孔模

C.镶块式凹模

这种模具适于冲制窄臂、形状复杂的冲压件,其优点是便于加工,减少了型孔的加工难度。

冲压件厂家应根据冲压件的形状复杂程度、尺寸、精度要求、来设计出合理的冲压模具,才能提高生产效率及效益。
